Der Mek VeriSpector ist ein effizientes Prüfsystem auf professionellem AOI- Niveau für die Inspektion von THT-Bauteilen nach der manuellen Bestückung, noch bevor sie in Wellen- oder Selektivlötanlagen weiter verarbeitet werden.
Mit extrem kurzen Inspektionszeiten ( < 5 Sek.) ermöglicht das VeriSpector AOI-System die Durchführung von Montage- und Bestückungsinspektionen in Echtzeit, die Durchführung von Reparaturen im laufenden Betrieb und die Vermeidung von Fehlern, bevor diese in den nächsten Prozess gelangen. Bei der manuellen Montage besteht ein viel höheres Risiko von Fehlern. Die sofortige Rückmeldung die der VeriSpector den Bedienern liefert, hilft, das Fehlerrisiko zu beseitigen und die Qualität und Effektivität manueller und halbautomatischer Fertigungsprozesse zu erhöhen, was zu einer deutlichen Ertragssteigerung führt. Obwohl das AOI-Modul für Aufgaben in der Leiterplattenbestückung optimiert ist, eignet es sich auch für den Einsatz in anderen Prüf- und Montagebereichen.
Für einen Test des Arbeitsplatzes sind Sie herzlich
zu uns nach Marktheidenfeld eingeladen.
Gerne senden wir Ihnen ein individuelles Angebot zu.
• Montageinspektion für manuelle oder automatisierte
Montageaufgaben wie z.B. THT-Bestückung
• Nach Abschluss der Bestückung bzw. Montage werden Merkmale
wie Ausrichtung, Form, Versatz, Text oder Farbe geprüft. Der
Prüfprozess wird entweder durch das mitgelieferte Keypad
gestartet oder im Inline- Einsatz über Barcode getriggert.
• Maximale Größe des Prüfobjekts 750 x 500 mm,
Min. 460 x 300 mm, einstellbar über optischen Zoom
• Professionelle MEK- AOI- Inspektionssoftware 22X
• Professionelle MEK Catch Software als MES Schnittstelle,
für Reparaturarbeitsplatz oder SPC- Datenerfassung,
basierend auf Windows 10 ™ (Option)

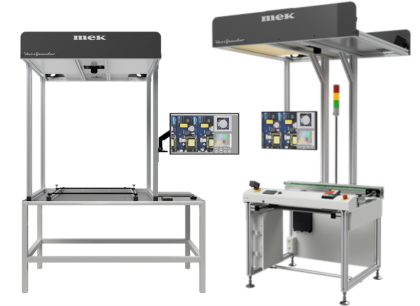

• Kamera (orthogonal, Overhead) mit LED Beleuchtungssystem
• Auflösung Kamera: 24Mp (Standard)
Optional: 42Mp oder 60Mp mit speziellem,
hochauflösendem Objektiv
• Barcodes können über Kamera bzw. externem Barcodeleser
erfasst werden

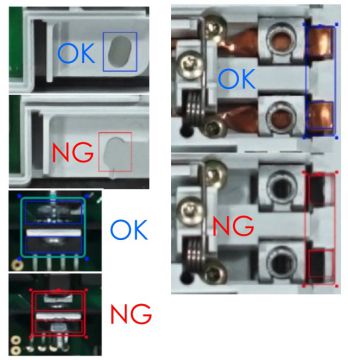

• Flexible- und benutzerfreundliche OK/NG - Anzeige
• Bedienung über Operator Custom Keypad
MEK - BESTÜCKKONTROLLE
VeriSpector
