Das LP-Ausgabesystem wird am Ende einer Produktionslinie eingesetzt. Die bestückten Leiterplatten/Nutzen werden automatisch mittels einem pneumatischen Schieber in das Magazin eingeschoben. Das Magazin wird um den programmierten Index verschoben und ist bereit die nächste Baugruppe aufzunehmen.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Automatischer Magazinwechsel
- Entladung bis zu 3 vollen Magazinen
- Einstellbar auf verschiedenen Magazinbreiten
- SMEMA Interface
- CE
LP-Ausgabestation – einstellbar
Infos zum Download
Das LP-Eingabesystem belädt die Produktionslinie automatisch. Die Leiterplatte/Nutzen wird mittels einer Ausschubeinheit aus dem Magazin auf das nachfolgende Transportband geschoben.
Ausstattung:
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Automatischer Magazinwechsel
- Beladung bis zu 3 vollen Magazinen
- Einstellbar auf verschiedene Magazinbreiten
- SMEMA Interface
- CE
LP-Eingabestation – einstellbar
Infos zum Download
Dieses Transportband kommt zum Einsatz wenn Transportbänder mit Führungsschienen nicht verwendet werden können. Die Breite und Länge des Transportbandes wird nach Kundenwunsch gebaut.
- Hitzebeständiges ESD-Transportband Anti-Rutsch Effekt
- Konfigurierbare Länge und Breite
- Sensor überwacht (Option)
- CE
Transportmodul mit Kunststofftransportband
Infos zum Download

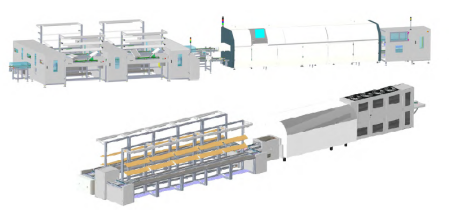

Das Transportband wird nach der Wellenlötanlage installiert. Die Leiterplatten/Nutzen werden mittels hitzebeständigen Transportband auf Standard-Arbeitshöhe transportiert.
- Stabile Aluminium-Konstruktion
- Höhenanpassung am Ein- und Auslauf
- Hitzebeständiges ESD-Transportband Anti-Rutsch Effekt
- Optionale Kühleinheit verfügbar
- CE
Transportmodul nach Wellenlötanlagen
Infos zum Download
Das Transportmodul wird benutzt um Leiterplatten oder Lötmasken in eine Wellenlötanlage zu transportieren. Die Neigung des Transportes ist einstellbar.
- Robustes und stabile Ausführung
- Einstellbare Transportgeschwindigkeit
- Genaue und parallele manuelle Breitenverstellung
- CE
Transportmodul vor Wellenlötanlagen
Infos zum Download
Das Durchgangsmodul lässt sich manuell öffnen um auf die Linienrückseite zu gelangen.
- OMRON Steuerung
- Pneumatisch unterstützte Schwenkbewegung
- Manuelle Breitenverstellung
- SMEMA Interface
- CE
Manuelles Durchgangsmodul
Infos zum Download
Das Durchgangsmodul ist immer geschlossen
und wird bei Bedarf auf Knopfdruck pneumatisch
geöffnet.
- OMRON Steuerung
- Geschlossener Durchgang im Standardbetrieb
- Manuelle Breitenverstellung
- SMEMA Interface
- CE
Automatisches Durchgangsmodul
Infos zum Download
Das Durchgangsmodul eröffnet dem Bediener die Möglichkeit in mitten der Linie auf die Rückseite der Produktionslinie zu gelangen. Das Durchgansmodul ist permanent geöffnet und schließt sich nur dann, wenn ein Leiterplatte/Nutzen weitertransportiert werden muss. Nach Übergabe des Boards öffnet sich das Durchgangsmodul wieder.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Offener Durchgang im Standardbetrieb
- Sensorüberwacht
- Motorisierte Breitenverstellung
- SMEMA Interface
- CE
Teleskop Durchgangsmodul
Infos zum Download
Das Reparatur-Transportband kann zur Ausschleusung von “Schlecht-Platinen“ nach einem AOI-System verwendet werden. Im mittleren Segment wird die Baugruppe pneumatisch nach oben/unten gefahren.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Bypass Mode
- 3 Segmente zur Lagerung von 3 “Gut-LPs
und 1 “Schlecht-LP“
- Manuelle Breitenverstellung
- SMEMA Interface
- CE
AOI Reparatur Transportband
Infos zum Download
Dieses LP-Transportmodul ist in der Lage eine als nicht in Ordnung deklarierte Leiterplatte/Nutzen aus zu schleusen. Des Weiteren kann das Modul auch benutzt werden um eine Baugruppe zu inspizieren ohne die Produktion zu unterbrechen.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Bypass Mode
- Manuelle Breitenverstellung
- SMEMA Interface
- CE
LP-Transportmodul mit Ausschleusung
Infos zum Download
Die Traverse wird dann eingesetzt, wenn LP/Nutzen von einer Linie in 2 Linien weitertransportiert werden müssen. Die Transportrichtung der Boards wird beibehalten.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Bypass Mode
- Länge der Traverse muss konfiguriert werden
- Stopp Positionen einstellbar mittels Touch Screen
- Manuelle Breitenverstellung
- SMEMA Interface
- CE
LP-Traverse
Infos zum Download
Der Single Magazin-Puffer kann dazu benutzt werden um mitten in der Produktionslinie LP/Nutzen zu be- oder entladen. Er kann als LIFO, FIFO oder Pass Through Puffer eingesetzt werden.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- 5 Funktionen – Beladeeinheit, Entladeeinheit, FIFO, LIFO oder Pass Through
- 1 Magazin zum be- oder entladen
- Zugang zum Magazin über die Rückseite des Puffers
- Rotationsbewegung mittels Motor
- SMEMA Interface
- CE
LP-Puffer Single
Infos zum Download
Der Multifunktions-Puffer wird für die Pufferung von LP/Nutzen in der Produktionslinie verwendet um die Linieneffektivität zu erhöhen. Der Puffer arbeitet im LIFO, FIFO oder Pass Through Mode.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- LIFO, FIFO oder Pass Through Mode
- Antrieb mittels Servomotoren
- Pufferkapazität 24 LP/Nutzen
- Rotationsbewegung mittels Motor
- Motorische Breitenverstellung mittels Touch Screen
- SMEMA Interface
- CE
LP-Puffer - Multi
Infos zum Download
Die Wendestation wird dann eingesetzt, wenn die LP/Nutzen um 180° gedreht werden muss.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Bypass Mode
- Sensorüberwacht
- Manuelle Breitenverstellung mittels Handrad
- SMEMA Interface
- CE
LP-Wendestation
Infos zum Download
Der Eckumsetzer wird benutzt, wenn die Baugruppen nicht mehr geradeaus sondern um 90° gedreht werden müssen. Die Drehung kann im Uhrzeigersinn oder gegen den Uhrzeigersinn erfolgen.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Bypass Mode
- Sensorüberwacht
- Rotationsbewegung mittels Motor
- Manuelle Breitenverstellung
- SMEMA Interface
- CE
LP-Eckumsetzer
Infos zum Download
Leiterplatten/Nutzen werden unterhalb dem Transportband in einem Stapel nach open transportiert. Ein Vakuumsauger nimmt das Board auf und legt sie sorgsam auf ein Transportband ab. Danach wird die Leiterplatte der Produktionslinie zugeführt.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Große Kapazität
- Bypass Mode
- Verstellbare Saugarme
- Manuelle Breitenverstellung
- SMEMA Interface
- CE
Vakuum LP-Beladeeinheit
Infos zum Download
Mit dem Push-up Stacker werden unbestückte Leiterplatten/Nutzen am Linienende aufgestapelt. Eine pneumatische Hubeinheit hebt die LP vom Transportband ab und schiebt die Boards von unten nach oben zu einem Stapel zusammen.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Große Kapazität
- Motorische Breitenverstellung
- SMEMA Interface
- CE
LP-Push-up Stacker
Infos zum Download
Mit dem Destacker werden unbestückte Leiterplatten/Nutzen der Produktionslinie zugeführt. Die Boards werden in einem Stapel über dem Transportband gestapelt. Eine Vereinzelung führt die LP’s separiert dem Transportband zu.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Große Kapazität
- Bypass-Mode
- Motorische Breitenverstellung
- SMEMA Interface
- CE
LP-Destacker
Infos zum Download
Das LP-Ausgabesystem wird eingesetzt um eine “Gut/Nicht Gut“ Sortierung vorzunehmen. Das, den Magazinen vorgelagerten Shuttle, transportiert die LP/Nutzen vor das passende Magazin. Mittels pneumatischem Schiebers werden die Baugruppen ins Magazin geschoben.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Automatischer Magazinwechsel
- Entladung bis zu 3 vollen Magazinen
- SMEMA Interface
- CE
LP-Ausgabestation NG/OK
Infos zum Download

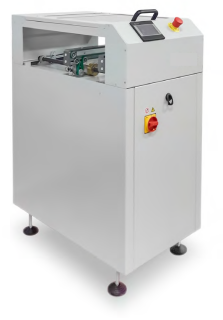

Das LP-Transportsystem ist Bindeglied zwischen 2 Produktionsmaschinen. Im Inspektionsmodus können Leiterplatten/Nutzen vom Bedienpersonal geprüft werden.
- Programmierbare Steuerung
- Manuelle Breitenverstellung mittels Handrad
(Option: Autom. Breitenverstellung)
- Einstellbare Transportgeschwindigkeit
- Inspektions- oder Bypass-Mode
- Multizonen-Konzept verfügbar (Option)
- SMEMA Interface
- CE
LP-Transportband
Infos zum Download
Das LP-Ausgabesystem wird am Ende einer Produktionslinie eingesetzt. Die bestückten Leiterplatten/Nutzen werden automatisch mittels einem pneumatischen Schiebers in das Magazin eingeschoben. Das Magazin wird um den programmierten Index verschoben und ist bereit die nächste Baugruppe aufzunehmen.
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Automatischer Magazinwechsel
- Entladung mit 1 Magazin
- SMEMA Interface
- CE
LP-Ausgabestation – Single
Infos zum Download
Das LP-Eingabesystem belädt die Produktionslinie automatisch. Die Leiterplatte/Nutzen wird mittels einer Ausschubeinheit aus dem Magazin auf das nachfolgende Transportband geschoben.
Ausstattung:
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Automatischer Magazinwechsel
- Beladung mit 1 Magazin
- SMEMA Interface
- CE
LP-Eingabestation – Single
Infos zum Download
Das LP-Ausgabesystem wird am Ende einer Produktionslinie eingesetzt. Die bestückten Leiterplatten/Nutzen werden automatisch mittels einem pneumatischen Schieber in das Magazin eingeschoben. Das Magazin wird um den programmierten Index verschoben und ist bereit die nächste Baugruppe aufzunehmen.
Ausstattung:
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Automatischer Magazinwechsel
- Entladung bis zu 3 vollen Magazinen
- SMEMA Interface
- CE
LP-Ausgabesystem - Multi
Infos zum Download
LEITERPLATTEN TRANSPORT
Das LP-Eingabesystem belädt die Produktionslinie automatisch. Die Leiterplatte/Nutzen wird mittels einer Ausschubeinheit aus dem Magazin auf das nachfolgende Transportband geschoben.
Ausstattung:
- OMRON Steuerung
- Einfache Bedienung mittels Touch Screen
- Automatischer Magazinwechsel
- Beladung bis zu 3 vollen Magazinen
- SMEMA Interface
- CE
LP-Eingabesystem - Multi
Infos zum Download
